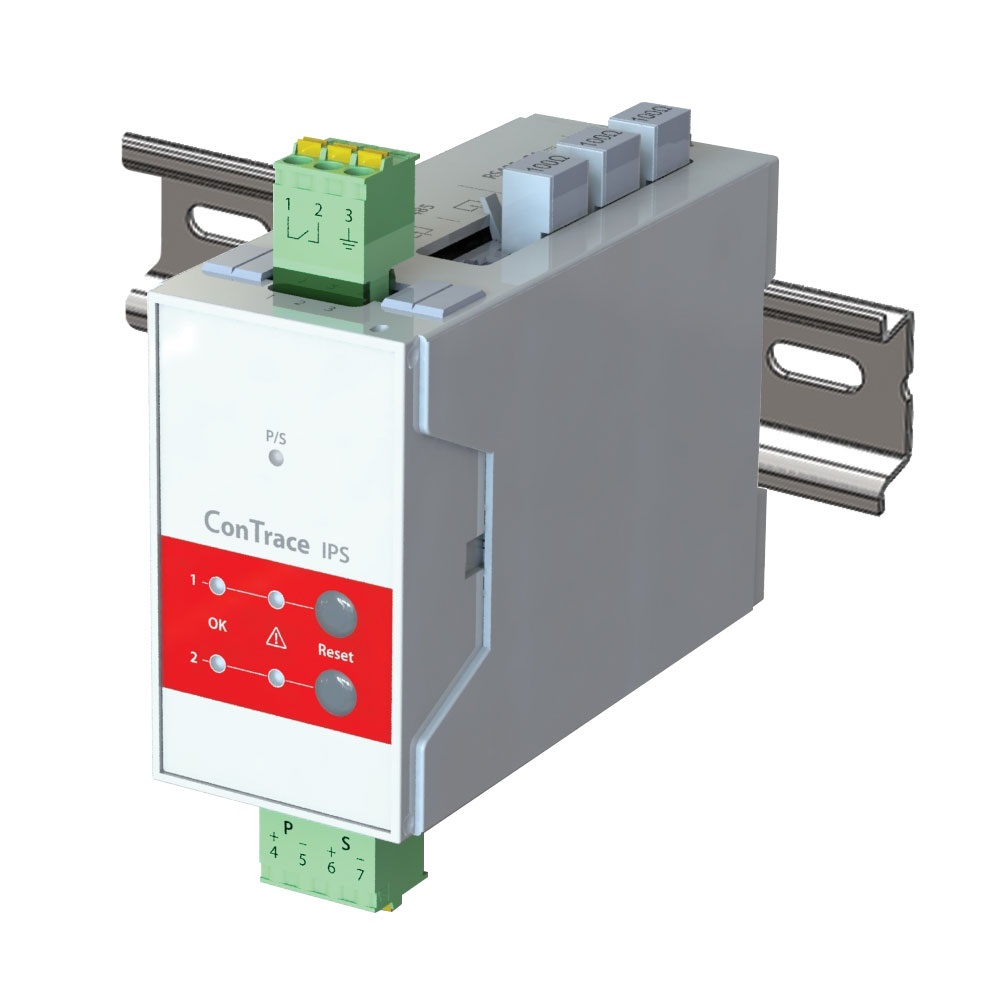

Модуль контроля и управления ConTrace IPS
Модуль ConTrace IPS, исходя из количества подключенных к нему модулей MS, подключается к блокам питания соответствующей мощности, а также к сети RS-485, для связи с пром. ПК/ПЛК. Далее посредством патч-корда осуществляет одновременную передачу питания и интерфейса модулям ConTrace MS. IPS имеет 2 выхода, совмещающих шины питания и интерфейса. На каждый выход можно последовательно подключить до 20 модулей MS. Тем самым, при помощи одного IPS, можно запитать до 40 модулей MS.
ConTrace IPS может работать как от одного, так и от двух источников питания. Работа от двух источников питания подразумевается по принципу основной/резервный, с автоматическим переключением на исправный блок питания и одновременной сигнализацией замыканием аварийного контакта реле. Модуль IPS имеет защиту от превышения питающего напряжения.
|
Тип клеммных зажимов (С)
|
Разъемные |
|
Производитель
|
Специальные Системы и Технологии |
|
Бренд
|
2541 |
|
Интерфейс передачи данных
|
RS-485 |
|
Тип зажимного механизма клеммных зажимов
|
Пружинный |
|
Количество одновременно подключаемых проводов к клеммам
|
1 |
|
Максимальное количество подключаемых модулей ConTrace MS
|
40 шт. |
|
Мощность, Вт
|
2 |
|
Максимальное количество подключаемых модулей ConTrace MS в одном сегменте
|
247 шт. |
|
Максимальное кол-во модулей IPS в 1-м сегменте сети RS-485 без повторителя
|
32 шт. |
|
Разъемы подключения RS485+24⎓ и RS-485
|
8P8C |
|
Кабель подключения RS485+24⎓ и RS-485
|
UTP/FTP cat.5 |
|
Для взрывоопасных зон
|
Нет |
|
Ток (А)
|
5 |
|
Напряжение сети, В
|
24 |
|
Тип крепления
|
DIN-рейка, 35 мм |
|
Степень защиты
|
IP20 |
